当前位置:首页 » 曲臂式高空作业平台 > QDJS14/16Z曲臂式高空作业平台

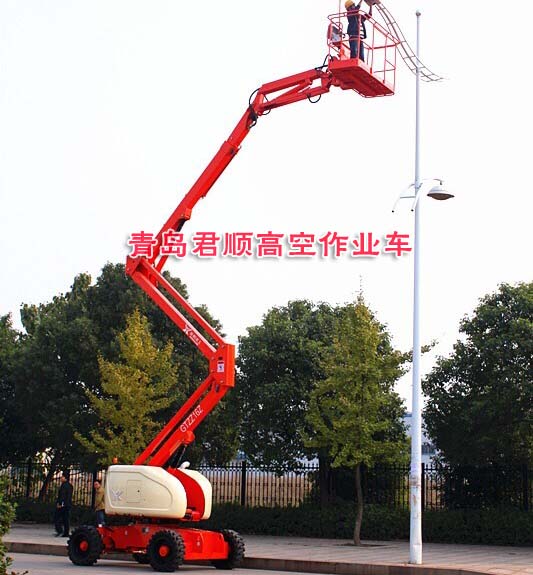

QDJS14/16Z曲臂式高空作业平台

发布时间:2016.12.26
咨询热线:158-0532-6259

性能参数:

序号

项 目

GTZZ14

GTZZ16Z

1

最大工作高度

16.2m

18m

2

平台最大高度

14.2m

16m

3

收起时最大高度

2.38m

2.38m

4

最大水平延伸

8m

9.5m

5

宽度

2.29m

2.29m

6

收起时长度

6.2m

7.7m

7

承载能力

230kg

230kg

8

轴距

2.2m

2.4m

9

内轮转弯半径

3.0m

3.0m

10

外轮转弯半径

5.2m

5.2m

11

转台旋转

360度连续

360度连续

12

转台回转速度

00.8rpm

00.8rpm

13

平台尺寸(长×宽×高)

1.83m×0.76×1.13m

1.83m×0.76×1.13m

14

平台调平

自动调平

自动调平

15

平台旋转

±80°

±80°

16

主臂节数

2

2

17

主臂变幅角度

25°~+75°

25°~+75°

18

塔臂节数

2

2

19

塔臂变幅角度

0°~+60°

0°~+60°

20

最高液压压力

21MPa

21MPa

21

系统电压

12V

12V

22

轮胎规格

33×12-20实心轮胎

33×12-20实心轮胎

23

离地间隙

430mm

430mm

24

燃油箱容量

100 L

100 L

25

总重量

(2WD)7577kg/(4WD)7757kg

(2WD)7677kg/(4WD)7877kg

26

行驶速度

收起状态

(2WD)6.3km/h/(4WD)4.2km/h

(2WD)6.3km/h/(4WD)4.2km/h

27

升起或延伸状态

1.1km/h

1.1km/h

28

行走系统最高压力

25MPa

25MPa

29

最大爬坡度

(2WD)30%/(4WD)45%

(2WD)30%/(4WD)45%

30

驱动转向型式

4×2×2(4×4×2)

4×2×2(4×4×2)

31

发动机

康明斯/洋马

康明斯/道依茨

32

发动机额定功率

42kw/2200rpm/35.5kw/2600rpm

42kw/2200rpm/35.5kw/2600rpm



技术特点:

1 能适应船厂特定作业环境,即能在潮湿、腐蚀性强、多尘、高温、低温环境下工作。

2 臂架处于任何位置,作业平台均可安全行走;行走速度随举升高度的升高而降低。

3 设有上下控制台(地面控制台与平台控制台)且上下控制台使用换向开关转换。上部控制使用时对下部控制台锁止功能。

4 下控制台对柴油机机油温度、油压、水温等进行指示。

5 设有防发动机运转状态下再次启动的装置。

6 臂架伸缩、变幅、回转运行平稳,并具有缓冲装置。

7 臂架伸缩、变幅、回转以及平台行走均采用电子液压比例控制,能实现无级调速。

8 平台行走和臂架回转应设有可靠的制动器,保证在坡道上及运行过程中能可靠控制。安装人工回转锁止和释放行走制动功能,以便平台被牵引。

9 平台行走时,如有一轮腾空情况下,通过分配阀,其它主动轮能正常行走。

10 当工作臂角度在水平面以上时,对车辆的行走速度有限制。

11臂架伸缩、变幅、回转和平台行走能多工作同时进行。

12工作斗具有自动调平功能,工作斗相对水平面的倾斜角度不能大于1.5°。

13上下控制台均设有紧急停止按钮,当操作出现意外情况时,能够使操作者迅速熄灭发动机,避免平台继续运动。

14平台上应设有脚踏开关,只有踏下脚踏开关方能进行操作。

15设有12V辅助动力装置,当发动机或主油泵发生故障时,能使工作斗安全降至地面。

16设有程序动作功能,只有当塔臂变幅到最大角度时,塔臂伸缩臂才能伸出;只有当塔臂伸缩臂完全缩回时,塔臂才能向下变幅,防止向前倾翻和向后倾翻,确保整车的稳定性。

17工作斗具有称重功能,准确检测平台载荷,与载荷在平台上的位置无关。当平台载荷超过允许载重量时,应能显示和报警并限制平台的动作,以保证工作斗及工作斗连接件的强度以及工作的安全性。

18发动机油门控制应有三挡速度,当较长时间没有任何动作时,发动机自动降为低怠速,满足节能要求。

19当机器停放在不平度超过3°的地面时,臂架动作将受到限制。

20 设备行走及回转时,会发出声光报警。

21采用PLC和CAN总线控制方式,简化线路,便于维护修理。采用金属防空插头,防护等级达到IP65。

22 发动机进气系统采用封闭式双级过滤,适应多粉尘的环境作业;且维护保养方便。

23上下控制台均应有防护罩保护。

24臂架头部、油缸活塞杆等处有防尘防沙装置。

25 行走泵为闭式柱塞电比例变量泵,能进行无级调速。

26 设有防止发动机过热及液压油压力过低自动停机装置。

27在液压回路上安装安全阀,防止液压部件中压力异常升高。

28各油缸设有平衡阀或液压锁保证油缸不会自动动作,并且油缸与平衡阀、液压锁的连接是刚性的。

29 液压元件与控制元件为进口品牌产品,可靠度高。

30 拖链机构采用高强度铝合金拖链,适应恶劣的工作环境。

31 底架与转台上设有吊环位置,方便吊装。

32标识清晰、含义明确。
